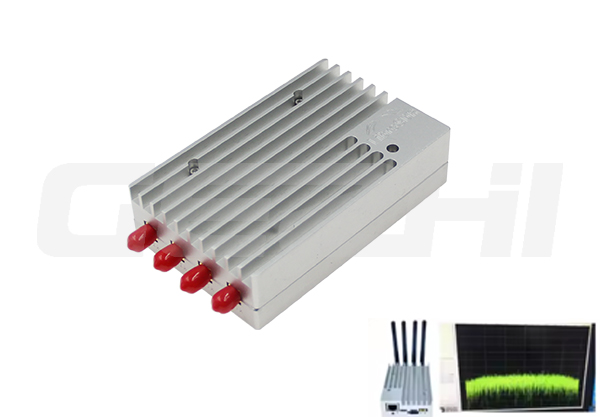

1. Использование чипа XC7Z020 - 2CLG400I 7z020 - 2I;
2. Чип AD9363 имеет чип AD9361 с частотным диапазоном от 70 МГц до 6 ГГц, максимальная частота отбора проб 61,44 МГц. Таким образом, лабораторные испытания показали, что он значительно отличается от AD9361;
3. PS 1GB DDR3 32 - разрядная ширина, частота 1066M;
4. 32 Мб флэш - памяти QSPI с поддержкой TF - карт;
5. Установка на панели цепей JTAG и USB - переходов, ввод в эксплуатацию с полным питанием;
6. Поддержка USB OTG, может быть доминирующей или исходящей, все USB - интерфейсы используют интерфейс TYPE - C, режим OTG автоматически распознается, USB - порт включает питание;
7. Использование VCXO с поддержкой PPS или 10 МГц;
8. Интерфейс Gigabit Ethernet;
9. Использовать 10 - слойную проводку PCB, соответствие сопротивления, дизайн целостности сигнала;
10. Продукт использует корпус с ЧПУ, усиливает охлаждение, обеспечивает прочность | 1. Using XC7Z020-2CLG400I chip 7z020-2I;

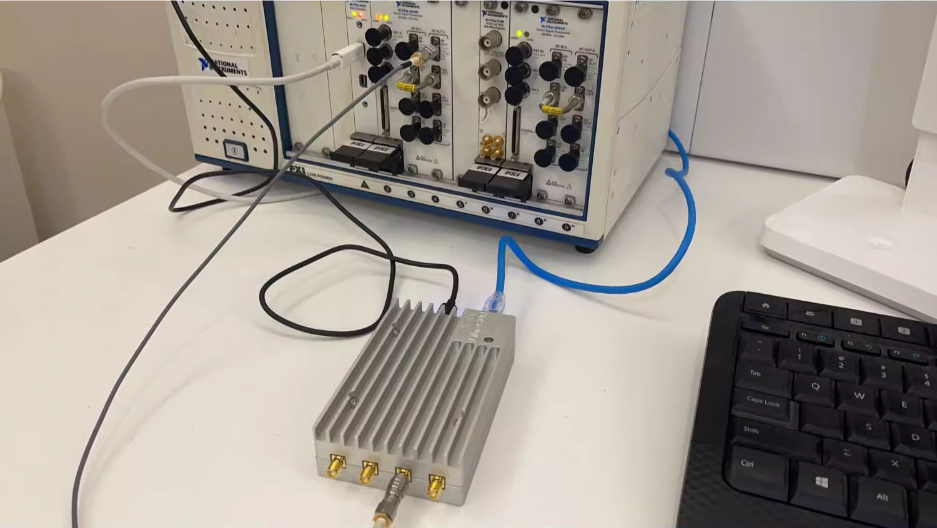

2. The AD9363 chip is configured as the AD9361 chip, the frequency range is 70MHz~6GHz, and the maximum sampling rate is 61.44MHz. As a result, the laboratory test shows that it is significantly different from the AD9361;
3. PS 1GB DDR3 32bit bit width, frequency 1066M;
4. 32MB QSPI Flash, support TF card;

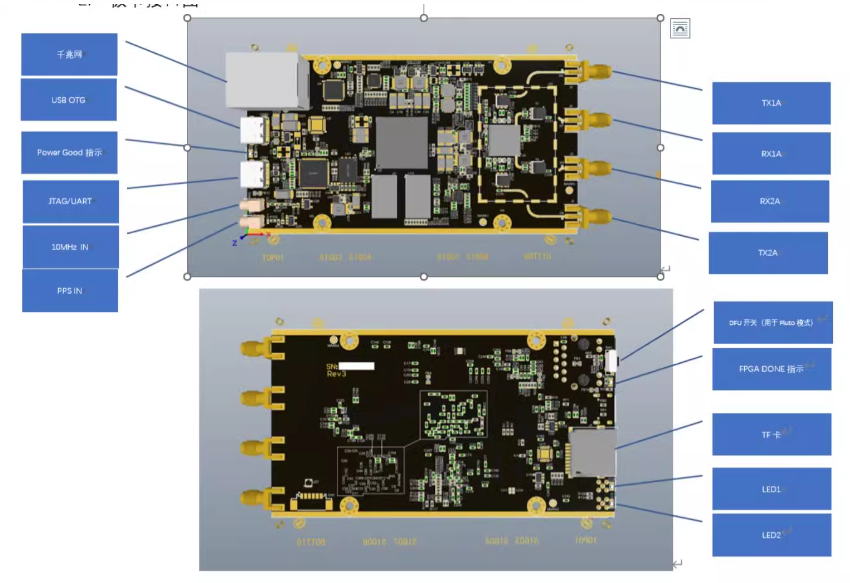

5. Onboard JTAG circuit and USB to serial port, one line for power supply and debugging;
6. Support USB OTG, can be master or slave, all USB interfaces use TYPE-C interface, OTG mode is automatically recognized, and the USB port is turned on for power supply;

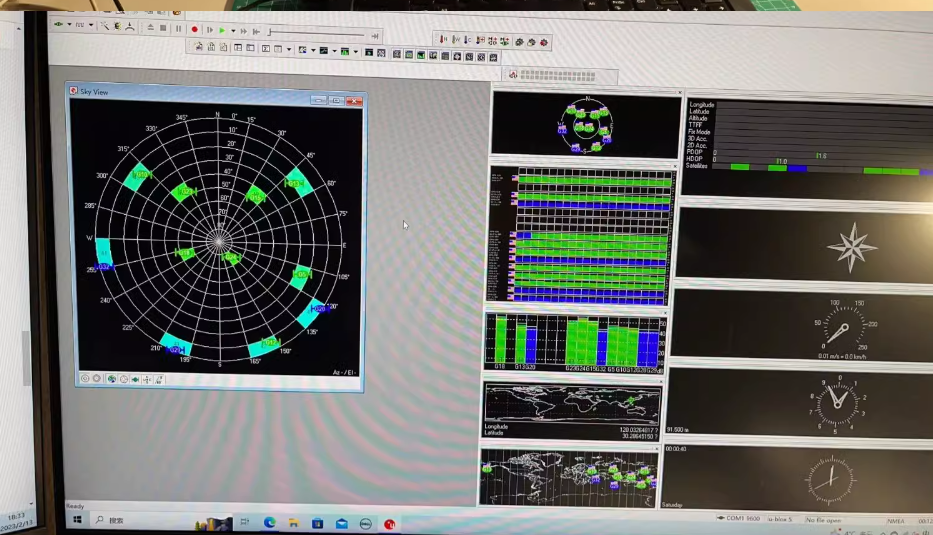

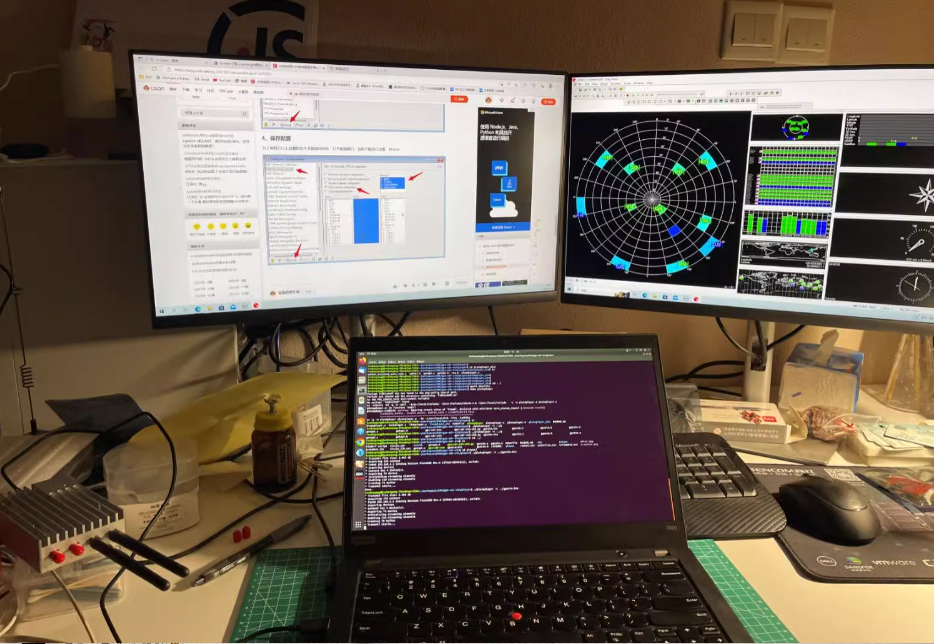

7. Adopt VCXO, support PPS or 10MHz tame;
8. Gigabit Ethernet interfaces;

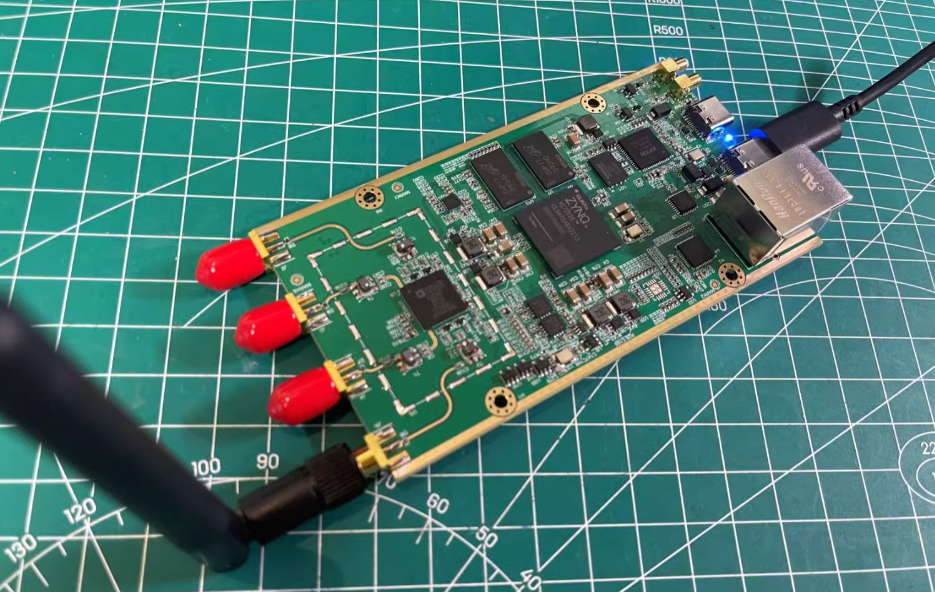

9. Adopt 10-layer PCB wiring, impedance matching, signal integrity design;

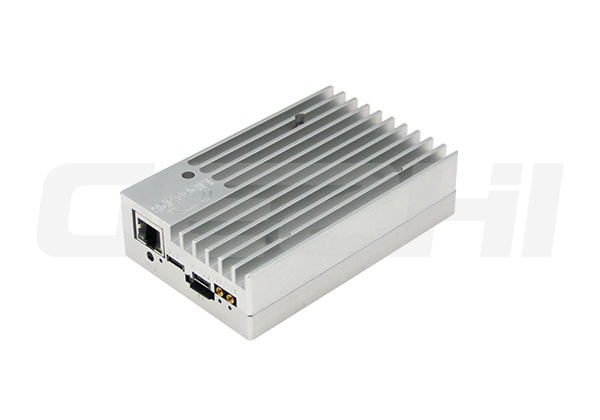

10. The product adopts CNC shell to strengthen heat dissipation and ensure strength; |
Записки
1. AD9363 был прикреплен к доске, на этот раз производительность не сильно отличалась;
2. Выход цифрового PLL - сегмента панели использует 8 - битную DA. Возможно, есть проблемы с цепочкой поставок чипов. Цены на 16 - битные чипы DA невероятно высоки;
3. Еще одна схема MINI, используемая Бэроном, не использует Feedy TCM1 - 63AX +. Теоретически, Барон теряет 3 дБ при 6 ГГц. | Note:

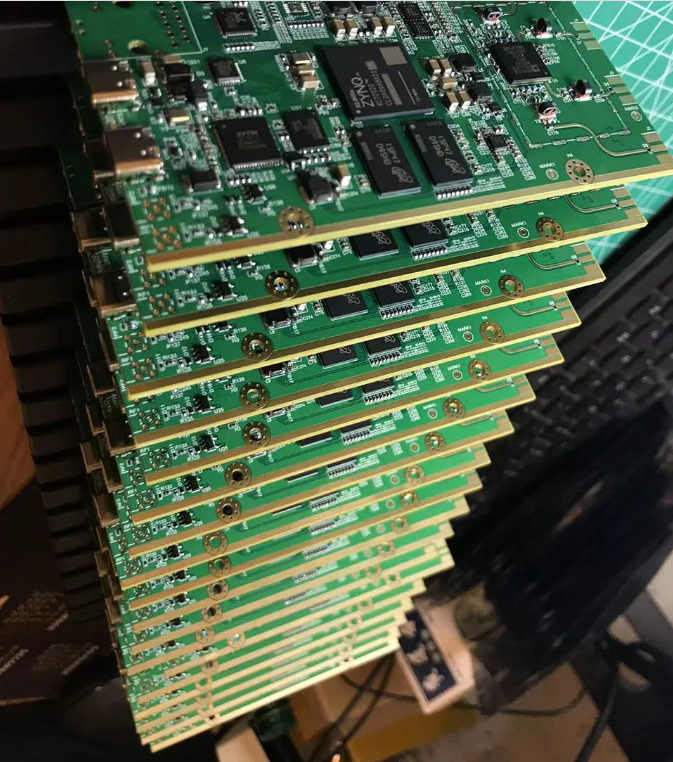

1. The AD9363 is pasted on the board, and there is not much difference in performance this time;
2. The output of the digital PLL part of the board uses 8-bit DA. Maybe there is a problem with the chip supply chain. The price of 16-bit DA chips is outrageous;
3. The other MINI-Circuit used by the balun does not use the fairy TCM1-63AX+. In theory, the balun has a 3dB loss at 6GHz; |
